概述

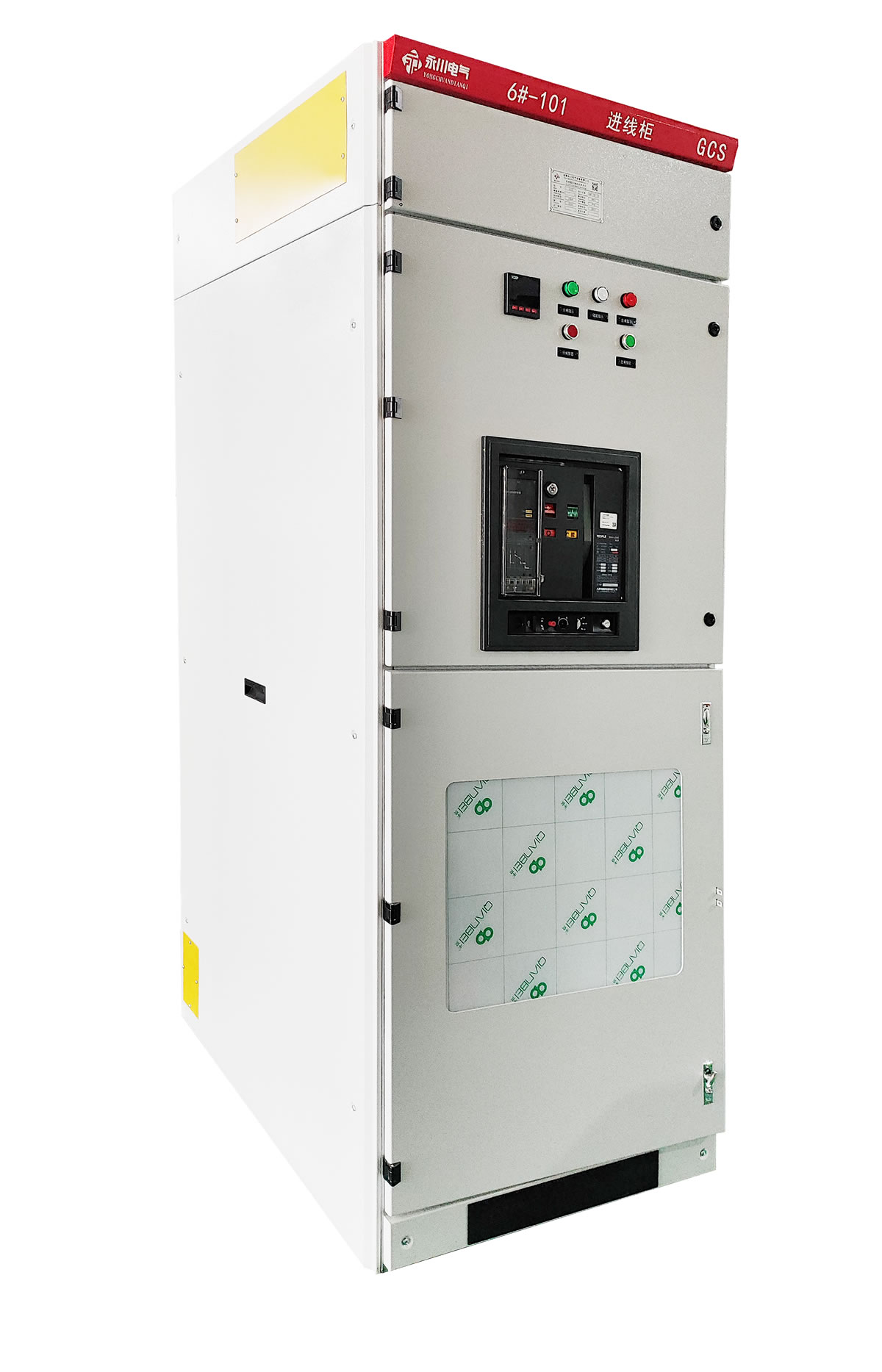

GCS低壓抽出式開關柜(以下稱開關柜)是原兩部聯合設計組根據行業主管部門、廣大電力用戶及設計單位的要求設計研制出的符合國情、具有較高技術性能指標、能夠適應電力市場發展需要并可與現有引進產品競爭的低壓抽出式開關柜。該裝置于1996年7月在上海通過了兩部聯合主持的鑒定以來，受到生產制造單位和電力使用部門的重視和肯定。
電力工業部、機械工業部聯合以安全用[1997]01號、機重[1997]01號文下發了《關于GCS型低壓抽出開關柜推廣應用有關問題的通知》，目前，GCS型低壓抽出式開關柜已被電力用戶廣泛選用。
本開關柜適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所，作為三相交流頻率為50(60)Hz、額定工作電壓為380V(400V、600V)，額定電流為4000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。
標準：
本開關柜符合IEC439-1 《低壓成套開關設備和控制設備》、GB7251.1《 低壓成套開關設備和控制設備第一部分》、JB/T9661 《低壓抽出式成套開關設備》、
ZBK36001《低壓抽出式成套開關設備》等標準。
正常使用環境條件
1、周?chē)諝鉁囟炔桓哂?40℃ 、不低于-5 ℃，并且24h內其平均溫度不得高于+35℃。
2、大氣條件：空氣清潔，相對濕度在最高溫度為+40℃ 時不超過50%， 在較低溫度時允許有較高的相對濕度，例如+20 ℃時為90%，應考慮到由于溫度變化，可能會偶然產生適度的凝露。
3、海拔高度不得超過2000m。
4、污染等級3。
5、本裝置適應于以下溫度的運輸和儲存過程：-25℃ 至+55 ℃的范圍之間，在短時間內(不超過24h)可達+70 ℃，在這些極限溫度下裝置不應遭到任何不可恢復的損傷，而且在正常條件下應能正常工作。
6、如果上述使用條件不能滿足時，可以與我公司協商解決。
主要結構特點
1、開關柜柜體的主構架采用8MF型材(或KS、KB型材或敷鋁鋅板制作成的型材)，構架采用拼裝和部分(側框和橫梁)焊接兩種結構形式。主構架上安裝模數為E=20mm和100mm的Φ9.2mm 的安裝孔，使得框架組裝靈活方便。開關柜面板采用優質鋼板經數控機床加工而成，表面經過酸洗、磷化處理后靜電噴塑，抗磨耐腐，既有牢固的機械強度，又有可靠的接地連續性。
2、開關柜的各功能室相互隔離，其隔室主要分為功能單元室(抽屜)、母線室、電纜室，各室的功能相對獨立。
3、開關柜的組合形式分為：抽屜柜、固定柜、混裝柜、固定分隔柜。
1)抽屜柜是由抽屜、柜體骨架及相關組件構成，電氣元件均固定安裝在抽屜內。抽屜柜主要用于電動機控制回路，也可用作配電。
2)固定柜主要用作進線柜、聯絡柜、電容補償柜、變頻器柜、軟啟動柜等。
3)混裝柜即是抽屜單元與固定單元可混合裝于一個柜架中?；煅b柜主要用于配電回路和電動機控制回路都有的場合。
4)固定分隔柜即各回路單元間相互隔離，采用插入式或抽出式斷路器以保證設備維護及檢修的方便。固定分隔柜主要用于配電回路，也可以用于一些功率較大的電動機控制回路。
4、功能單元(抽屜)
1)抽屜層高的模數為80mm時分為160/2、160、240、320、400、480等模數單元尺寸系列，抽屜安裝單元有效高度1760mm。抽屜層高的模數為200mm時分別為200/2、200、400、600等模數單元尺寸系列，抽屜安裝單元有效高度1800mm。單元回路額定電流630A及以下其中?單元抽屜最大電流可達到100A。
2)抽屜改變僅在高度尺寸上的變化，其寬度、深度尺寸不變。相同功能單元的抽屜具有良好的互換性。
3)每臺MCC柜最多能安裝11個一單元的抽屜或22個1/2單元的抽屜。其中一單元以上抽屜采用多功能后板
4)抽屜進出線根據電流大小采用不同片數的同一規格片式結構的接插件。
5)1/2單元抽屜與電纜室的轉接采用背板式結構ZJ-2型轉接件。
6)單元抽屜與電纜室的轉接按電流分檔采用相同尺寸棒式或管式結構 ZJ-1型轉接件。
7)抽屜面板具有分、合、試驗、抽出等位置的明顯等標志。抽屜單元設有機械聯鎖裝置。
5、母線系統
所有母線皆經過鍍錫處理。
1)水平母線
開關柜的水平母線置于柜后或柜頂。
2)垂直母線
垂直母線布置在垂直母線室內，用于功能單元與主母線直接的連接。垂直母線選用“L”形直角銅母線，置于特制的多功能板中，可為三相或四相。
3)中性母線(N線)和中性保護母線(PE線或PEN線)中性母線和中性保護母線平行地安裝在功能單元室的下部和垂直安裝在電纜室中，N線與PE線之間如用絕緣子相隔，則N線與PE線分別使用，二者之間如用導體連接，即成PEN線。
6、保護接地系統
本開關柜的保護電路由單獨裝設的并貫穿于整個排列長度的PE線(或PEN線)和可導電的結構件二部分組成。裝置中金屬結構件，除外表的門和封板外，其余都經過鍍鋅處理，在結構件的連接處，都經過精心設計，使其能通過一定的短路電流。
7、電纜室
饋線柜和電動機控制柜設有專用的電纜室，功能單元室與電纜室內電纜的連接通過轉接件或轉接銅排實現，既提高了電纜的使用可靠性，又極大地方便了用戶對電纜的安裝與維修。電纜隔室有二個寬度尺寸(240mm和440mm)可供選用，視電纜數量、截面和用戶對安裝維修方便和要求而定。
為了有利于設備的安裝與現場施工，在配電柜中設有專用的電纜通道，并附有相應的電纜固定件。
8、裝置的功能單元輔助接點對數一單元及以上的為32對，1/2單元的為20對，能滿足自動化用戶與計算機接口的需要。
9 、考慮到干式變壓器使用的普通性安全性和油浸變壓器的經濟性，裝置既可以方便的與干式變壓器組成一個組列，也可以與油浸變壓器低壓母線方便連接。
10、以抽屜為主體，同時具有抽出式和固定式，可以混合組合，任意選用。
11 、柜體的防護等級為IP30、IP40，可以按用戶需要選用。
開關柜主要技術參數
| 項目 |
參數 |
|
主電路額定電壓V |
AC380V（400V）、660V |
|
輔助電路額定電壓V |
AC220V、380V（400V）；DC110V、220V |
|
額定頻率Hz |
50HZ（60HZ） |
|
額定絕緣電壓V |
600V(1000V) |
|
額定電流A |
水平母線：≤4000A垂直母線（MCC）：1000A |
|
母線額定短時耐受電流（KA/1s） |
50、80 |
|
母線額定峰值耐受電流（KA/0.1s） |
105、76 |
|
工頻試驗電壓V |
主電路：2500 V/1min |
|
母線 |
三相五線制或三相四線制 A.B.C.PEN |
|
防護等級 |
IP30,IP40 |
開關柜外形尺寸
