概述
JP柜是一種本著安全、經濟、合理、可靠的原則而設計的。適用于城網、農網改造、工礦企業、路燈照明、住宅小區等交流50Hz、額定電壓400V的配電系統中，具有電能分配、控制、保護、無功補償、電能計量等多功能的新型配電計量智能無功補償綜合柜，同時可根據用戶要求加入漏電保護功能。產品具有結構新穎、合理、防護等級高、安裝調試、維護及檢修方便等優點。特別適用于農村、城市配電網和工礦企業內部配電網，可安裝在10/0.4kV戶外柱上變壓器的桿架上，對低壓負荷實現動態無功補償；也可用于廠礦、石油、鐵路、化工、港口等行業的低壓電網，對動力設備進行就地無功補償。是目前電網改造中理想的低壓成套裝置。
使用JP柜，按負荷性質進行設計，可使系統功率因數由0.65左右，提高到0.95以上，使變壓器和線路的輸電能力提高15~30%以上，可降低線路損耗25~50%，達到穩定電壓，提高電能質量，降低供用電費用的良好效果。
標準
本JP柜符合GB7251.1《低壓成套開關設備和控制設備第一部分》、GB/T15576《低壓成套無功功率補裝置》、GB3797《電控設備第二部分裝有電子器件的電控設備》、DL/T597-1996《低壓無功補償控制器定貨技木條件）、GB4208-2008《外殼防護等級》、IEC439-1《低壓成套開關設備和控制設備》等標準。
運行條件
1、環境溫度：-30℃~+55℃
2、空氣相對濕度：≤90%（相對環境溫度為20℃~25℃）
3、海拔高度：不超過2000m
4、環境條件：適用一般戶外條件，不適用于有火災、爆炸危險、有嚴重污穢、化學腐蝕及劇烈振動的地方
5、最大降水強度：50mm/10min
6、電壓波動范圍：-15%~+10%
7、風速：≤35m/s
8、地震烈度：8度
9、覆冰厚度：12mm
10、安裝位置：與地面垂直的傾斜度不超過5°
產品特點
1、方案配置靈活
JP柜具有計量、配電、無功補償三種基本功能。根據需要靈活配置。用戶可根據需要選擇不同方案，具體方案號如下：
01——配電+補償+計量；02——配電+補償；03——配電+計量；04——補償+計量；05——配電；06——計量；07——補償。
2、柜體結構特點

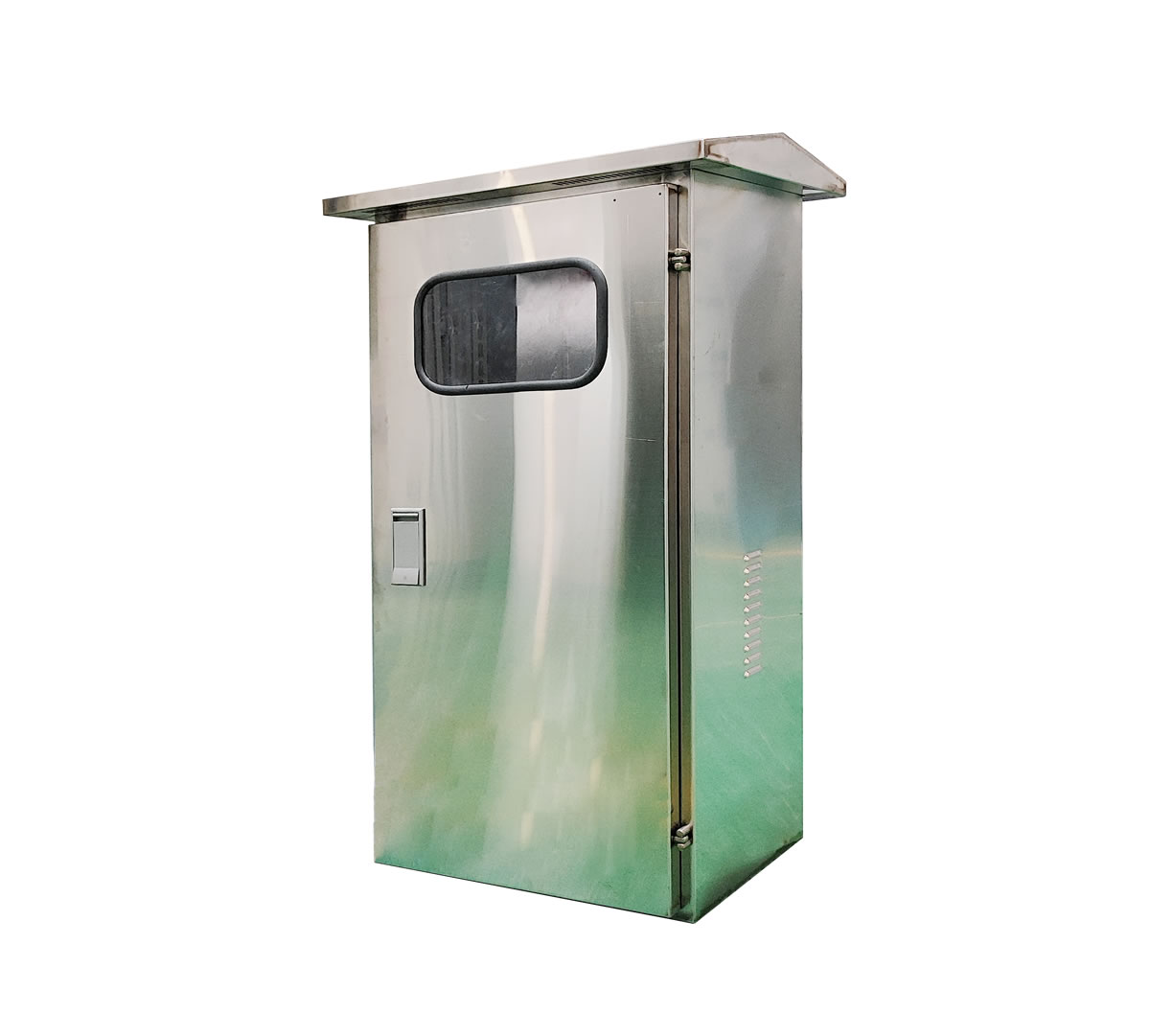

JP柜箱體結構為封閉式，前后開門，門框接合處有翻邊防水槽，門上加鎖；帽頂為帽沿形頂蓋，箱體上部有散熱孔，箱底設有電源進線孔和散熱孔。箱體由冷軋鋼板外層噴塑（也可按用戶要求選用其他材料，如不銹鋼）構成，具有防雨、防潮、防霉、不燃、質量輕、強度高、美觀耐用等特點，有足夠的強度確保運輸和安裝過程中不會變形。本JP柜用于戶外，更可用于戶內。防護等級IP30。
JP柜的箱體按計量、配電、無功補償三種基本功能，通過隔板或安裝板，可分為計量室、配電室、無功補償室。配電室有時可分為進線室和出線室。JP柜按結構形式，可分為立式和臥式。
3、配置特點
1）具有配電功能的JP柜：
進線回路：采用電纜進線。進線開關選用塑殼斷路器或刀開關+塑殼斷路器。塑殼斷路器具有過流、短路等保護；隔離開關具有隔離出口的作用。進線回路可加裝避雷器。出線回路：采用電纜出線。出線開關選用塑殼斷路器、剩余電流保護器+交流接觸器、剩余電流動作斷路器、漏電塑殼斷路器等。出線回路每路可加裝避雷器。
2）具有計量功能的JP柜：
JP柜箱體通過隔板隔出小室，專用于計量部分的安裝。計量室中裝有電能接線盒、電表支架。計量門裝有防竊電門鎖，計量門上裝有觀察窗，便于觀察電表讀數。
3）具有無功補償功能的JP柜：
JP柜箱體通過隔板隔出小室，專用于無功補償?shù)陌惭b。無功補償室裝有電容總保護開關（塑殼斷路器、刀熔開關等）、分組電容開關（微型斷路器、熔斷器）、電容投切開關（復合開關、電容型接觸器）、串聯電抗器、熱繼電器、自愈式電容器組、避雷器等。
無功補償室中有一搖門，可裝智能無功補償控制器、電壓表、電流表、指示燈等。無功補償室的門上可開觀察窗，觀察無功補償功能運行狀況。
智能無功補償控制器采用微處理器為控制核心，對系統無功進行自動跟蹤監測；控制器以功率因數、無功功率或無功電流為控制物理量，對電容投切執行元件進行全自動控制，響應及時迅速，補償效果好，工作可靠，杜絕了危害電網的過補償現象和電容器投切時的沖擊、擾動現象。
無功補償功能具有
A、響應及時迅速，補償效果好，工作可靠。
B、保護功能：過壓、過載、欠壓、欠流、短路、缺相、零序超限等功能。
C、具有手動和自動兩種投切運行方式。
D、自動運行功能：停電推出、送電后延時10s自動恢復
E、可提高電網功率因數達到0.95以上
無功補償功能參數
·額定電壓：三相交流380V，單相220V
·額定頻率：50Hz
·補償方式：共補、分補、共補與分補混合補償。
·補償容量：600kvar-1kvar。
·補償方式：循環投切，編碼投切，模糊控制自動投切。
·控制物理量：功率因數、無功功率或無功電流
·最快響應時間：≤20ms
·接線方式：角接或星接
·投切開關：電容型接觸器、復合開關
·投切組數：1-16路
·電容配置方式：等比、等差、等容
·具有通訊功能
整體技術參數
1、額定電壓：400V
2、額定頻率：50Hz
3、配用變壓器容量分別為：10、20、30、50、63、80、100、125、160、200、250、315、400、500、630（kVA）
4、電容分組：一般分2、3、4、5級，如用戶有特殊要求，按用戶要求配置。
5、補償總容量：按配變?nèi)萘康?0%~50%配置。
6、饋電回路：一般分2路，每路按所配變壓器總容量的80%~100%配置，如用戶有特殊要求，按用戶要求。
7、計量電流互感器根據客戶需求配置。
8、無功采樣電流互感器在具有配電功能+無功補償功能方案時配置。在其他方案時不配置（如客戶要求配置用戶需在訂貨合同中注明）：方案03、04、05、06、07。
