歡迎訪問 安徽永川電氣設備有限公司官網

JXF系列配電箱

分類:
配電箱
發布時間:
2019/4/16 11:12:56

概述

  JXF系列配電箱為全金屬結構箱,是一種根據電器元件型號、規格、數量設計組裝成各種控制功能的配電箱,適用于交流頻率50Hz、額定工作電壓500V及以下電路中。在特殊要求下,防護等級可達到IP55,箱體上、下均有敲落孔或橋架孔,多管進線,可預留活裝開孔板,最大額定電流可達630A,適用于工業、民用建筑、工礦企業、高層大廈、車站、醫院、學校、機關、住宅及一些特殊的環境中。

  標準

  本配電箱符合GB7251.1、GB7251.3《低壓成套開關設備和控制設備》及IEC60439《低壓成套開關設備和控制設備》等標準。

  使用環境條件

  1、海拔高度不超過2000m;

  2、周圍空氣溫度不超過+40℃以及不低于-25℃;

  3、+20℃時空氣相對濕度月平均不大于90%;

  4、無劇烈振動和沖擊的場所;

  5、無爆炸危險場所,且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃;

  6、如果上述使用條件不能滿足時,請與我公司協商,另行要求。

  主要結構特點

  1、JXF系列配電箱按安裝形式分為明裝和暗裝、按安裝地點分為戶內和戶外,按選用材質分為優質冷軋鋼板和不銹鋼。

  2、本配電箱的尺寸大小可根據需要任意選擇,,也可根據客戶的需求特殊加工。

  3、箱體采用優質冷軋鋼板(或不銹鋼),折彎焊接而成,箱前為雙開關或單開門,門開啟角大于90°,轉動靈活,門與箱體結合部分貼有密封橡皮,防止液體滲入,門上可安裝透視窗。箱內配用安裝板或安裝角鋼。

  4、測量?jī)x表、按鈕指示燈及控制開關等可裝于門上,其他電器設備如接觸器、繼電器、接線端子板等均可安裝在箱內安裝板或安裝角鋼上。

  5、箱體上下壁沖有敲落孔或橋架孔,便于安裝各種規格的電纜或管路。

  6、配電箱表面經過環氧樹脂靜電噴涂外理,美觀耐用。

  7、防護等級可達IP55。


技術參數

  1、額定工作電壓:AC400V/AC230V;

  2、最大額定工作電流:630A;

  3、額定絕緣電壓500V;

  4、防護等級:IP30,IP40,IP43,可達IP55;

  5、頻率:50Hz;

  6、額定短路分?jǐn)嗄芰Γ?0KA。

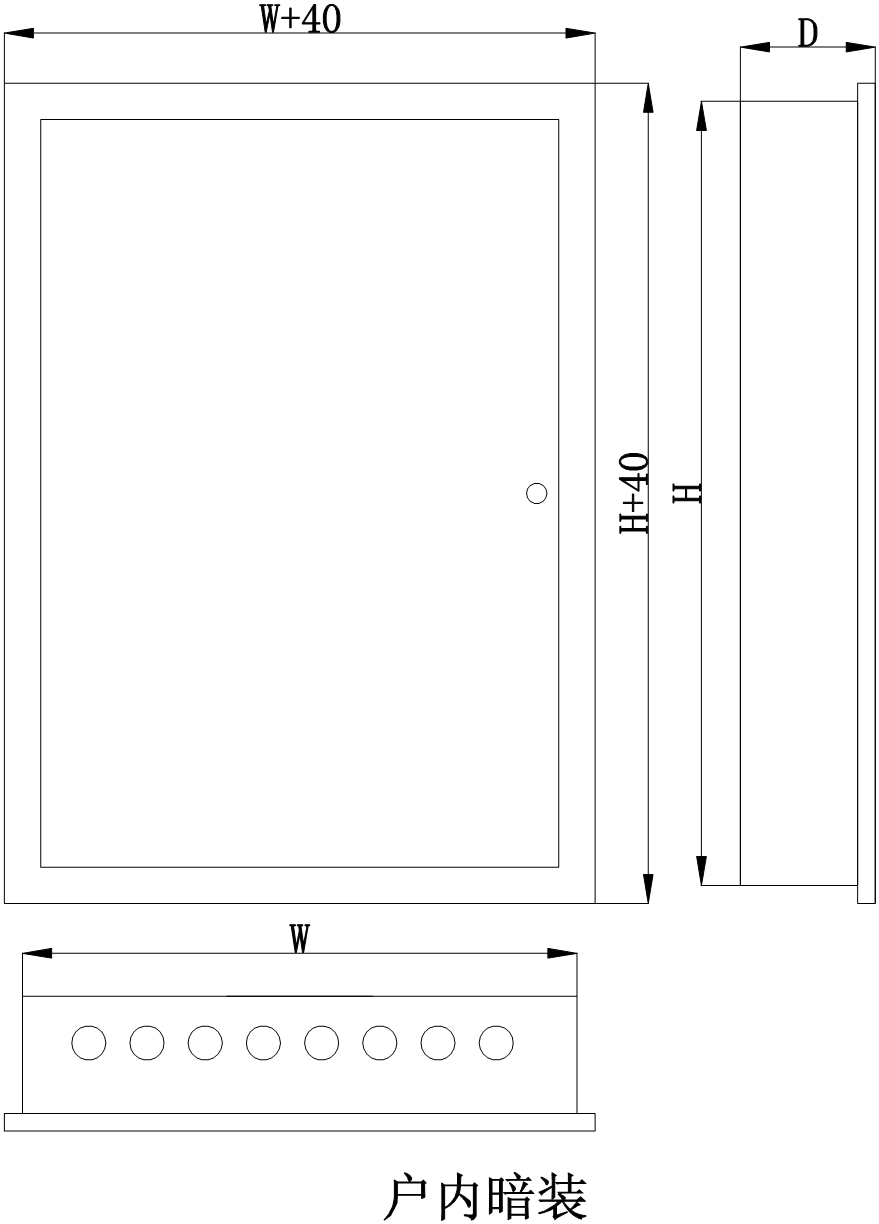

外形尺寸





  型號

尺寸
(高H×寬W×深D)

型號

尺寸
(高H×寬W×深D)

JXF-2520/14

250×200×140

JXF-6050/14

600×500×140

JXF-3025/18

300×250×180

JXF-6050/20

600×500×200

JXF-3030/14

300×300×140

JXF-7050/16

700×500×160

JXF-3030/18

300×300×180

JXF-7050/20

700×500×200

JXF-4030/14

400×300×140

JXF-8060/20

800×600×200

JXF-4030/20

400×300×200

JXF-8060/25

800×600×250

JXF-5030/14

500×300×140

JXF-8050/20

800×500×200

JXF-5030/20

500×300×200

JXF-8050/25

800×500×250

JXF-5040/14

500×400×140

JXF-10080/20

1000×800×200

JXF-5040/20

500×400×200

JXF-10080/25

1000×800×250

JXF-6040/14

600×400×140

JXF-10080/30

1000×800×300

JXF-6040/20

600×400×200
